Fémek elkülönítése barna cukorból (esettanulmány)
Alapértelmezett állapot
A vásárló 0,8-1,0 mm-es frakciójú barna cukrot dolgoz fel. Termelési kapacitása 5t /óra.
A probléma leírása
Az ügyfél kérése az volt, hogy válasszuk ki a fémeket a barna cukorból. Az anyagban 1-10 mm méretű fémek jelentek meg, ami a vevő számára teljesen elfogadhatatlan. Tekintettel arra, hogy a fémek előfordulása meglehetősen gyakori, vásárlónk bizonytalan volt, hogy kézi vagy automatikus tisztítású szeparátort válasszon. A megrendelő manuális / kézi tisztítású mágneses szeparátort részesített előnyben, azonban a várható gyakori tisztítás miatt egyszerű és gyors tisztítási rendszerű szeparátorra volt szükség.
A technológia az ATEX 22 robbanásveszélyes osztályba tartozik. Mindezek figyelembevételével szükséges egy megfelelő mágneses elválasztó tervezése.
Problémamegoldás
Mivel a megrendelő a cukorban előforduló lehető legkisebb ferromágneses szennyeződések kiválasztását a kérte (1mm-től), ezért javasoltuk egy rácsos mágneses szaparátor használatát. Ezt a szeparátort a legerősebb neodímium mágnesekkel szereltük fel, amelyek rendkívül erős, 18 700 G-os mágneses teret hoznak létre!
Az erős mágnesek használatának köszönhetően nem csak az 1 mm-es szennyeződéseket, hanem a lényegesen kisebb szennyeződéseket is megbízhatóan felfoghatjuk - 1 mikrontól! Ezt az elválasztási teljesítményt a megrendelő nagyon pozitívan fogadta.

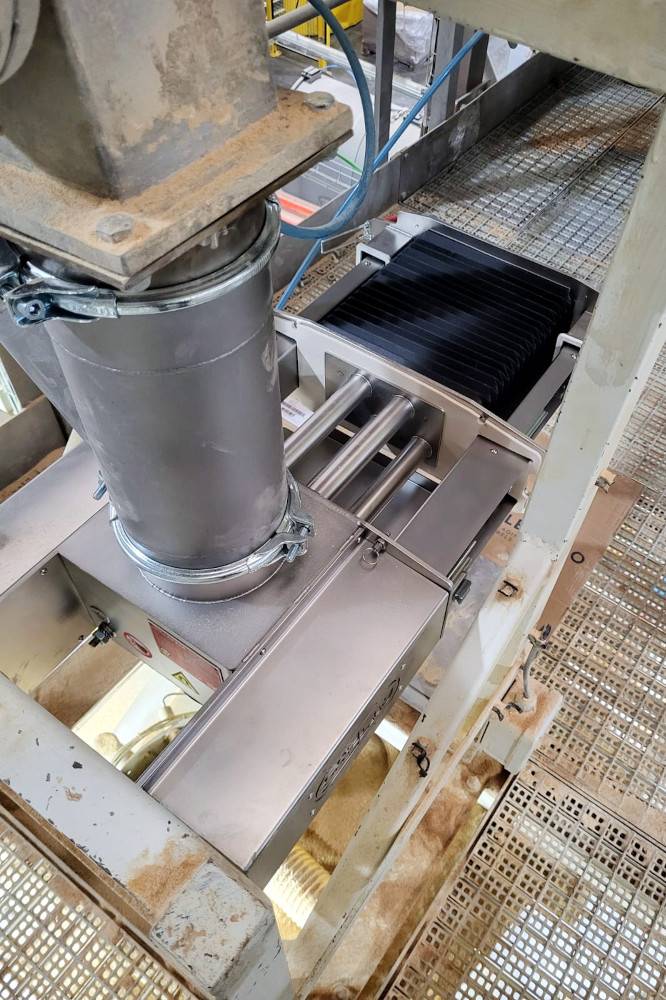

Meghatároztuk a beépítésre alkalmas helyet, amelyet a szállítócsiga mögött találtunk a legideálisabbnak. Itt kb 0,5 m magasságból hullik a cukor a mágneses elválasztó rácsjaira. A cső átmérője 150 mm, így az MSS-MC LUX 150/5 Ex szeparátor volt a legalakalmasabb választás.
Ennek a szeparátornak a fő előnye a könnyű és biztonságos tisztítási rendszer. A mágneses magok szilárdan rögzítve vannak az elválasztó házához, így a szaparátor tisztítása során nem áll fenn sérülésveszély (lazán elhelyezett mágnesrácsokkal ellátott szeparátorok tisztításakor fennáll annak a veszélye, hogy a rácsot egy fémtárgy magához vonzza a tisztítás során - padló, cső – és az ujjak megsérülhetnek). Ennél az elválasztónál a tisztítás csak pillanatok kérdése!
Az elválasztót úgy gyártottuk, hogy megfeleljen az ATEX 22-es zónába való beépítés követelményeinek.
Az MSS-MC LUX 150/5 mágneses szeparátor használatának előnyei
A rendszeres tisztítás során óránként 20-50 g ferromágneses szennyeződést fog fel. Még a nagyon kis mikron méretű szennyeződéseket is felfogja.
Kiderült, hogy nagy ferromágneses szennyeződések is előfordulhatnak az anyagban. Még egy 40 x 25 mm-es vasdarabot is felfogtunk vele, amely nemcsak minőségi kifogásokat okozhat, hanem károsíthatja a drága downstream gyártási technológiát.
A vásárló elégedett készülékünkkel - a mágneses leválasztás hatékonysága kiváló és a szeparátor egyszerű tisztítása is biztosított.
Felhasznált technológia: Mágneses szekrényes elválasztó MSS-MC LUX 150/5 Ex
Az MSS-MC mágneses szeparátor előnyei
- Kétlépcsős szétválasztás
- A mágneses mag védőburkolata
- Egyszerű, gyors és biztonságos tisztítás
- Különféle csatlakozási lehetőség
- 18 700 Gauss a magon és 12 200 Gauss a felületen
