Mágneses és nem mágneses fémek szétválasztása települési hulladékégetőben (esettanulmány)
A probléma leírása
Az égetőben az újonnan épített kommunális hulladékválogató soron a fémes anyagok elkülönítésére volt szükség. Mind a mágneses, mind a nem mágneses fémelválasztók gyártásában szakértőként megkerestek minket, hogy technológiánkat erre a sorra ajánljuk.
A feltétel az volt, hogy a javasolt megoldás teljesen automatikus legyen, emberi szolgáltatást ne igényeljen és vezérlőrendszere teljes mértékben integrálható legyen a teljes elválasztósor vezérlési rendszerébe.
Problémamegoldás
A hulladék elszállítása 1000 mm széles szállítószalag rendszerrel történik.
Első lépésben el kellett távolítani a ferromágneses szennyeződéseket :
Ezért javasoltuk egy mágneses öntisztító lemez használatát, amely a szállítószalag felett lóg. Az ilyen típusú mágneses szeparátorok előnye, hogy a befogott fémeket automatikusan eltávolítják a szállítószalagról.

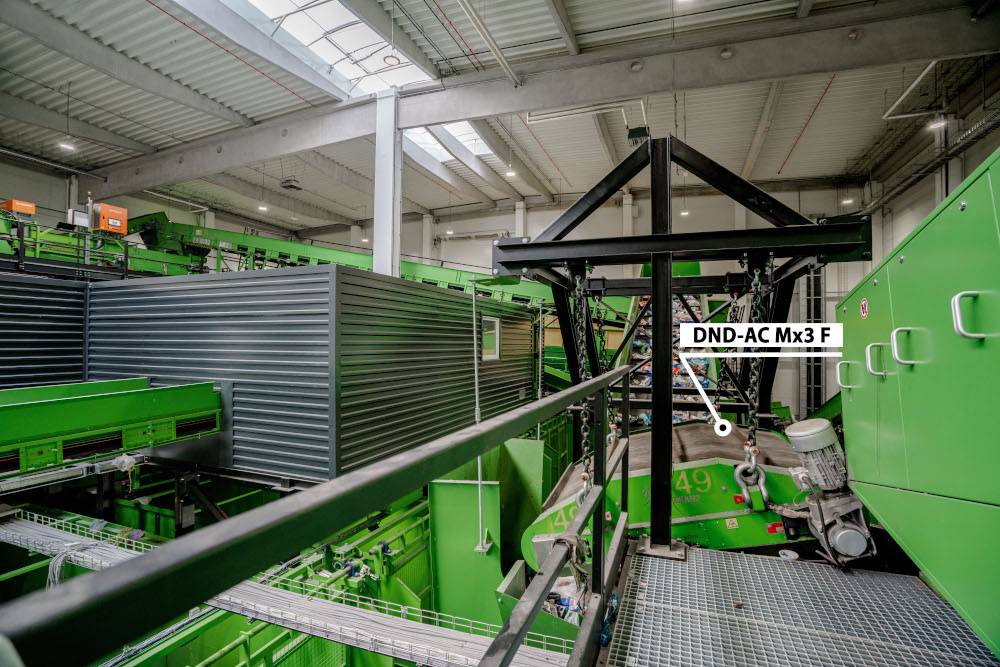

A DND-AC Mx3 F BEAST automatikusmágneslemez legerősebb modelljét választottuk , amelynek jellemzői a következők :
- Beépítési magasság 450 mm
- Max. szállítószalag sebessége 3 m/s
A második lépésben el kellett különíteni a nem mágneses fémeket
A sikeres elválasztás feltétele a ferromágneses szennyeződések eltávolítása (ezt az 1. lépésben tettük meg).
A nem mágneses fémek szétválasztása speciális, örvényáramok alapján működő mágneses szeparátor segítségével lehetséges. Ezeket a szeparátorokat örvényáramú elválasztónak vagy színesfém szeparátornak nevezzük, amelyeknek lényege egy nagyon erős mágnesekkel ellátott henger (rotor). Ez a rotor nagy fordulatszámon olyan mágneses teret indukál, amely rövid időre megmágnesezi még a nem ferromágneses fémeket (színesfémeket) is.
Az így mágnesezett részecskék mágneses polaritása megegyezik a szeparátor forgórésze által keltett mágneses tér polaritásával, ezért a mágnesezett anyagok taszítják egymást és automatikusan kilökődnek a szállítószalagról.
Az örvényáramú szeparátornak két fő típusa van:
- Szeparátor centrálisan szerelt rotorral (ECS-C RAM) - Ezek a szeparátorok nagyobb szennyeződések kiválasztására szolgálnak 50 mm-től. Alkalmasak például kommunális hulladék elkülönítésére. Előnyük az alacsonyabb ár és a nagy kapacitás . A rotor 4 mágneses pólusból áll.
- Szeparátor excentrikusan szerelt rotorral (ECS-E BULL) - Kialakításuknak köszönhetően lehetővé teszik az erős mágneses tér indukálását, így alkalmasak a nagyon kis szennyeződések kiválasztására már 5 mm-től is.
Mivel az 50 mm-nél nagyobb frakciójú nem mágneses fémek szétválasztására volt szükség, ezért egy centrikus rotorral ellátott szeparátort ECS-C 1500 RAM választottunk.
A nem mágneses fémek sikeres szétválasztásának előfeltétele a megtisztítandó anyag egyenletes eloszlása az ECS elválasztó szalagon, ezért a technológiába egy 1500 mm széles szeparátort terveztünk, hogy ezzel is csökkentsük a leválasztott anyagréteg magasságát és az jobban szét tudjon terülni az elválasztó szalagon.
A DND-AC Mx3 F BEAST keresztszalagos szeparátor és az ECS-C 1500 RAM örvényáramú elválasztó használatának előnyei :
Köszönhetően annak, hogy a DND-AC Mx3 BEAST szállítószalag feletti szeparátor legerősebb változatát alkalmaztuk, sikerült a ferromágneses szennyeződéseket kiválasztani és ezzel elérni azt az anyagtisztaságot, ami az ECS szeparátor sikeres telepítéséhez szükséges.
Az örvényáramú szeparátor biztosította a nem mágneses fémek megfelelő minőségű szétválasztását a települési hulladékból. Nem utolsó sorban pedig az ECS-C RAM kedvező ára meggyorsítja a befektetés megtérülését.
Megrendelőnk elégedett a megoldásunkkal – el tudtuk különíteni a ferromágneses és nem ferromágneses fémszennyeződéseket a települési hulladékból, így lehetővé vált számára a települési hulladék további hatékony válogatása.
Felhasznált elválasztók : Örvényáramú elválasztó ECS-C 1500 RAM ésöntisztító mágneses lemez DND-AC Mx3 F BEAST
Az ECS mágneses szeparátor előnyei
- Beépítési magasság 450 mm-ig
- 1 mm-nél nagyobb ferromágneses részecskék rögzítése
- A szállítószalag max. sebessége: 3 m/s
- Beépített doboz szerszámokkal
A DND-AC mágneses szeparátor előnyei
- Automatikus tisztítás az anyagáramlás megszakítása nélkül is
- Beépítési magasság 450 mm-ig
- Fe -részecskék szétválasztása 0,5 - 300 mm között
- A szállítószalag max. sebessége: 3 m/s
- 10 év garancia
- Teljesen rozsdamentes kivitel
- Nincsenek vak terek a mágneses mag és az oldalfal között
- Súly 440 kg-tól = egyszerű telepítés
- Indukció 1 010 G (200 mm-re az elválasztó szalagtól)
- Ferrit és könnyű neodímium változatok
